APE TM 703 mit Pritsche

Bau des spezial Kabinenschutzgitters in Wagenfarbe



Ich habe mir eine APE TM 703 Pritsche angeschafft, die über kein Kabinenschutzgitter verfügte. Da ich beabsichtige die APE zukünftig vermehrt zu gebrauchen, sollte diese auch sicher für kleinere private Transporte ausgestattet sein. Nebst der Restauration (Neulackierung) wollte ich zwingend ein Kabinenschutzgitter. Wie sonst kann sperriges Material sicher transportiert werden? Zusätzlich wollte ich eine abschliessbare Kiste, in der ich persönliches Material vor äusserlichen Einflüssen sicher verstauen kann.

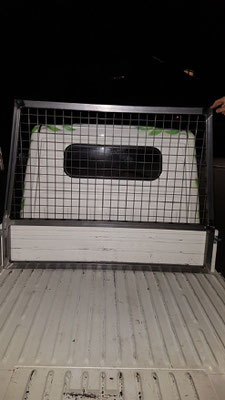

Von Bildmaterial aus dem Internet, sowie von bereits montierten Ausführungen unserer Clubmitglieder und den damit gemachten Erfahrungen, liess ich mich inspirieren.

Mein Kabinenschutzgitter soll folgenden Ziele erfüllen:

  1. Einfache Montage und Demontage;
  2. Schutz der Original Ape-Pritschenrückwand mittels Riffelblech;

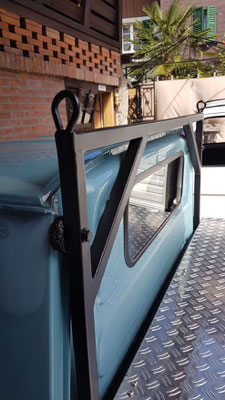

  3. Vorrichtung (Schlaufen) für Zurrgurte;
  4. Die Befestigungsschrauben sollen nicht sichtbar sein;
  5. Optisch ansprechend sein;
  6. Optional: Abschliessbare Kiste.



Mit der Firma Alteag, Metallbausysteme AG Düdingen, fand ich eine Firma, die rasch und unkompliziert meine Handskizzen begutachteten und ihre Erfahrungen in das Projekt einbrachten und die definitiven Masszeichnungen herstellten.
Nachdem vor Ort die Masse und das Material aufgenommen und bestimmt wurden, erhielt ich das Schutzgitter in 4kt Stahl roh zur Anprobe. Es passte alles perfekt. Das Riffelblech wurde mit einer Klebematte versehen und vorgebohrt geliefert um lästige Vibrationsgeräusche zu vermeiden.

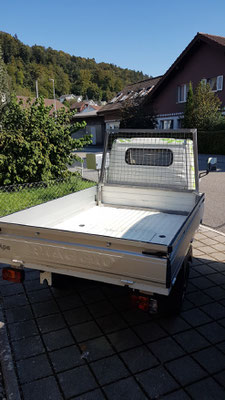

Nachdem ich das Kabinenschutzgitter verzinkt an die APE gestellt habe, fand ich, dass das Gitter wie ein Fremdkörper aussah und entschied mich, dieses in der Originalfarbe pulverbeschichten zu lassen. Mit der Montage des «Bott-Tainer» (Kasten) habe ich zusätzlich einen geräumigen Kofferraum der die Ladung vor Regen schützt.





PS: Die Pläne befinden sich bei der Firma Alteag, Metallbausysteme AG,

Industriestrasse 16, 3186 Düdingen, 031 930 80 40





Dezember 2020, Kurt Zoss
